コイルセンター加工範囲のご紹介

3-1 スリッター 機能

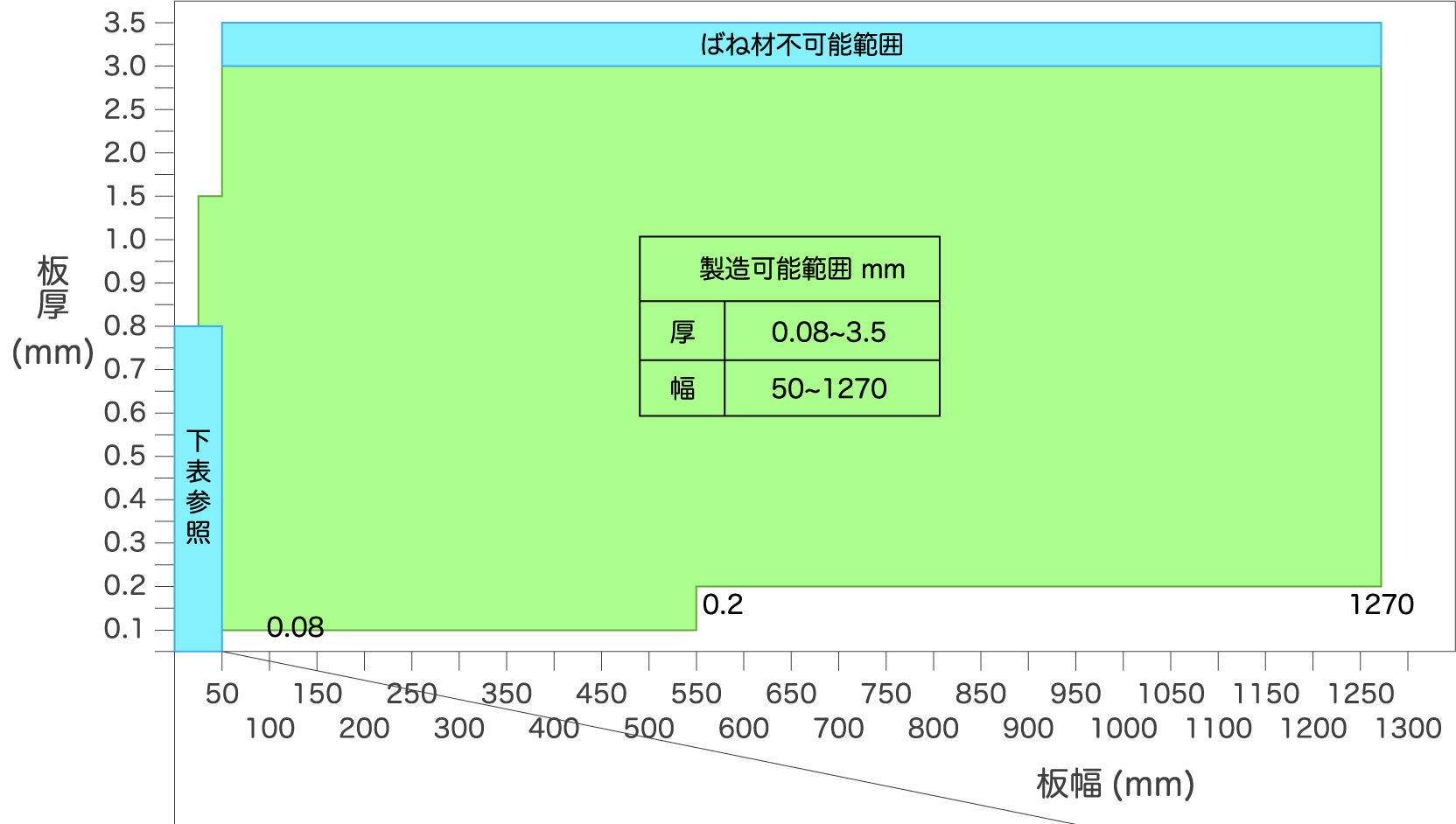

図-2

図-2 3-1 スリッター 機能 図-3 3-1 スリッター 機能

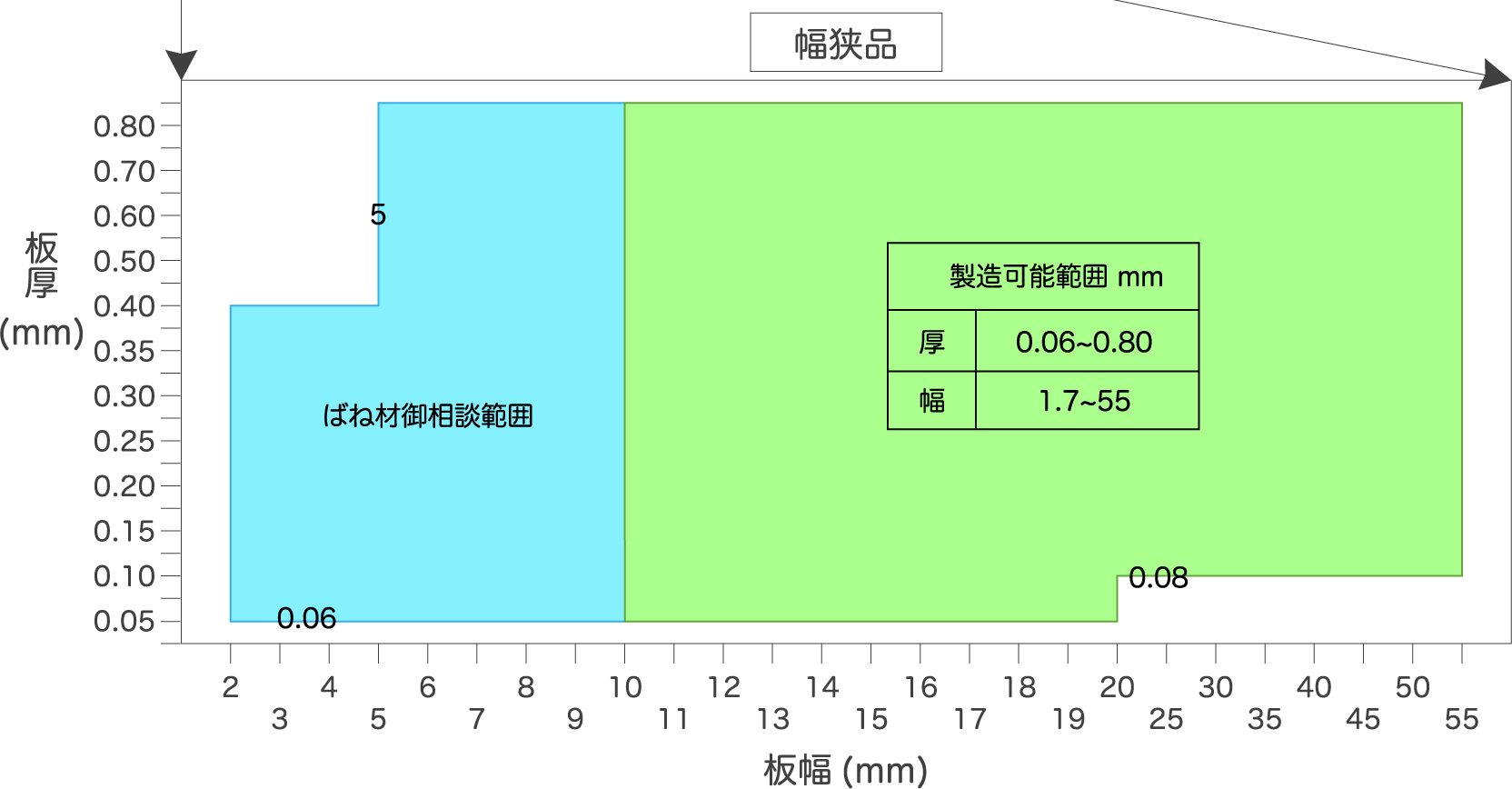

図-3

3-2 レベラーカット 機能(切板製品)

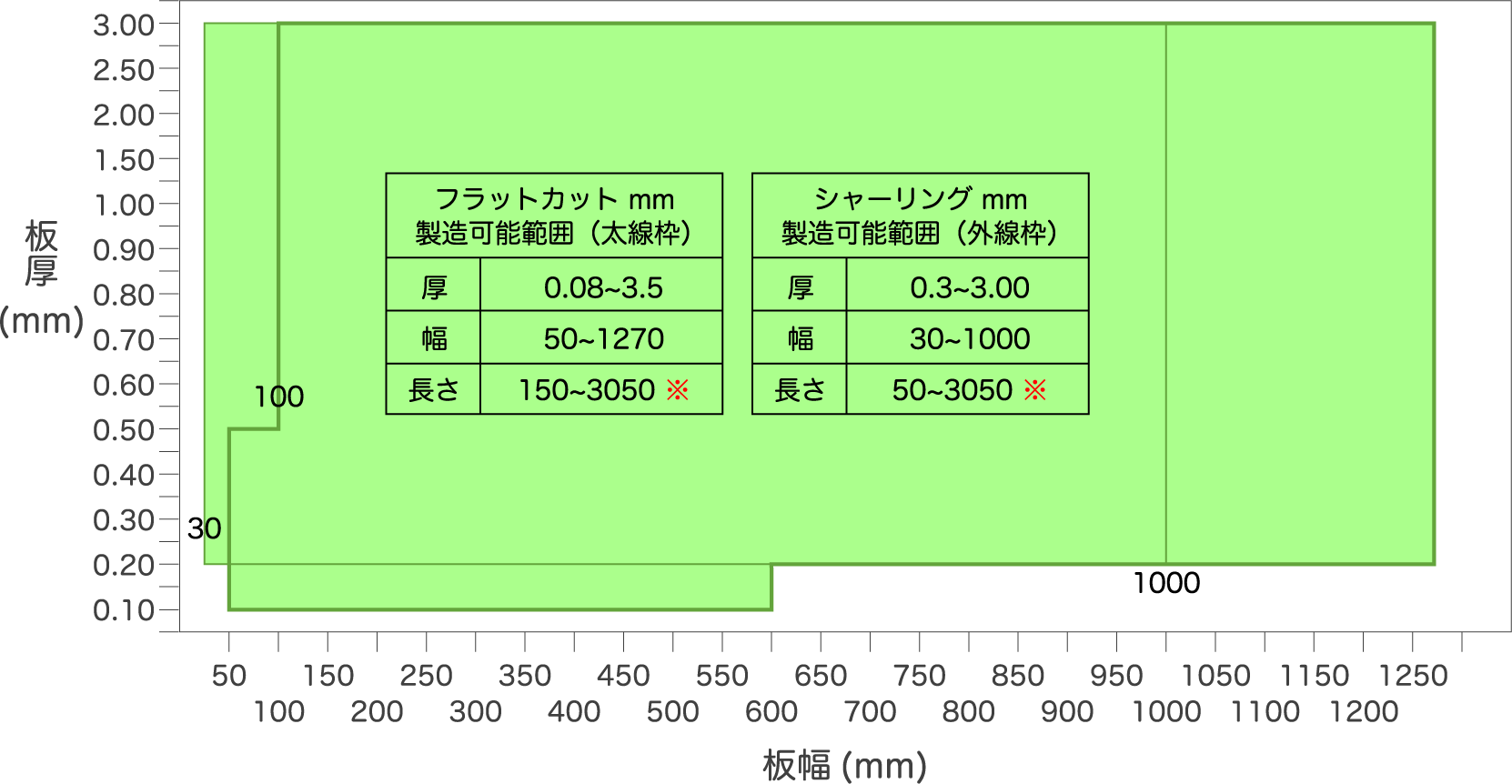

図-4

図-4 レベラーカット 機能(切板製品)

3-3 エッジ加工機能 他

表-4

エッジ加工の種類 エッジの断面形状
mm
製造可能範囲 mm
板厚 板幅
ハード ハード 0.4~1.2 3.0~10
耳スリ 耳スリ 0.2~2.0 3.0~30
*6
ハーフ ラウンド ハーフ ラウンド 0.2~2.0 3.0~30
フル ラウンド フル ラウンド 0.2~2.0 3.0~30
角 ラウンド 角 ラウンド 0.2~2.0 3.0~30
オシレート巻き 0.3~1.2 3.0~30

(注)*6:板厚1.0~1.5mmは板幅50mmまで可能です。
