精密圧延加工可能範囲のご紹介

表-2

  対象分野
区分 バネ材 極薄材 エッジ加工品
鋼種 MSS・JIS規格
301・304・420J2 他
MSS・JIS規格 MSS・JIS規格
メーカー規格
仕上 1/2H,3/4H,H,EH
AsRoll
2B,2D,BA,AsBA 2B,BA 他
バネ・薄板のエッジ加工可
製品寸法 板厚 mm 0.08~2.00 0.08~0.25 0.2~2.0
板幅 mm
(カットエッジ)
1.7~520 *4 1.7~500 *4 3.0~30
品質仕様 板厚 許容差 *3 MSS仕様(ET) MSS・JIS仕様(ET) MSS・JIS仕様(ET)
板厚 許容差 *3 MSS仕様(EW) MSS・JIS仕様(EW) MSS・JIS仕様(EW)
形状 急峻度:0.5%以下(0.1~1.0mm厚)
但し 301 H,EH:別途御相談
- -
横曲がり
許容差
JIS仕様 MSS・JIS仕様 MSS・JIS仕様

注) *3: MSS仕様=明道メタル仕様
  *4: 同一板厚での取合わせ有り。厚・幅の組合わせにより実施困難な場合もありますので詳細はお問合わせ下さい。

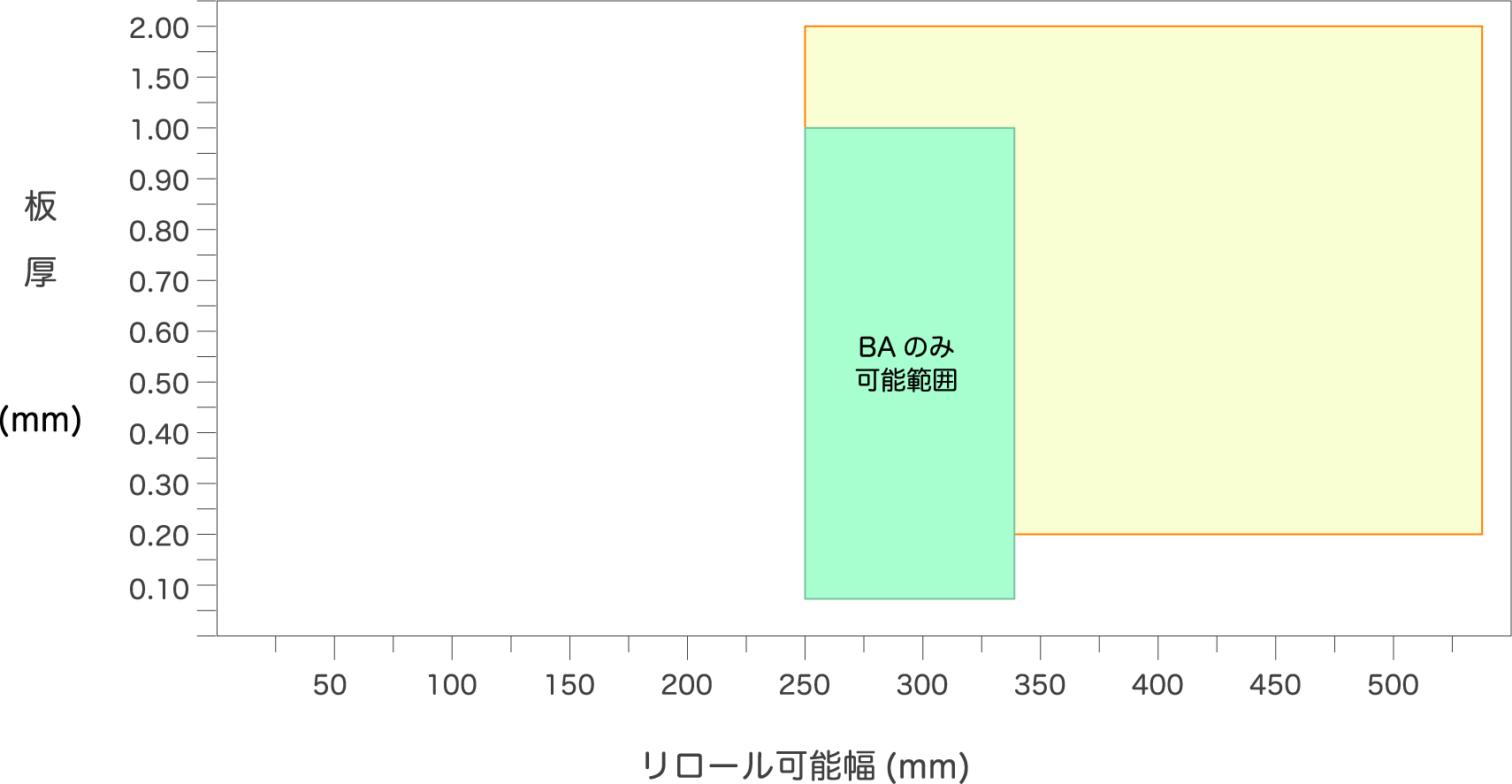

薄板リロール 製造可能範囲 : 2B、2D、BA、CSP/バネ

図-1

薄板リロール 製造可能範囲 : 2B、2D、BA、CSP/バネ

表-3

リロール可能範囲
mm
2B・2D 板厚 0.10 ~ 2.00
板幅 250 ~ 535 *5
BA 板厚 0.08 ~ 1.00
板幅 250 ~ 335 *5
CSP/バネ 板厚 0.08 ~ 2.00
板幅 250 ~ 535 *5

(注)*5:535mm・335mm
幅はミルエッジ
